Heyho Leute,

habe mal eine Frage zu den UML-Diagrammen, angenommen ich habe zwei Klassen, eine Klasse die eine 'Person' erzeugt (mit Name, Alter etc.) dazu hat diese Person ein Objekt "Job", dieses Job-Objekt wird in einer Klasse 'Job' (mit Verdienst, Stunden etc.) erzeugt.
Wie stelle ich diese Beziehung nun in einem UML-Diagramm dar?
Einfacher Pfeil von der Klasse Person auf die Klasse Job?


Mit freundlichen Grüßen
expensne



[HarleyDavidson]

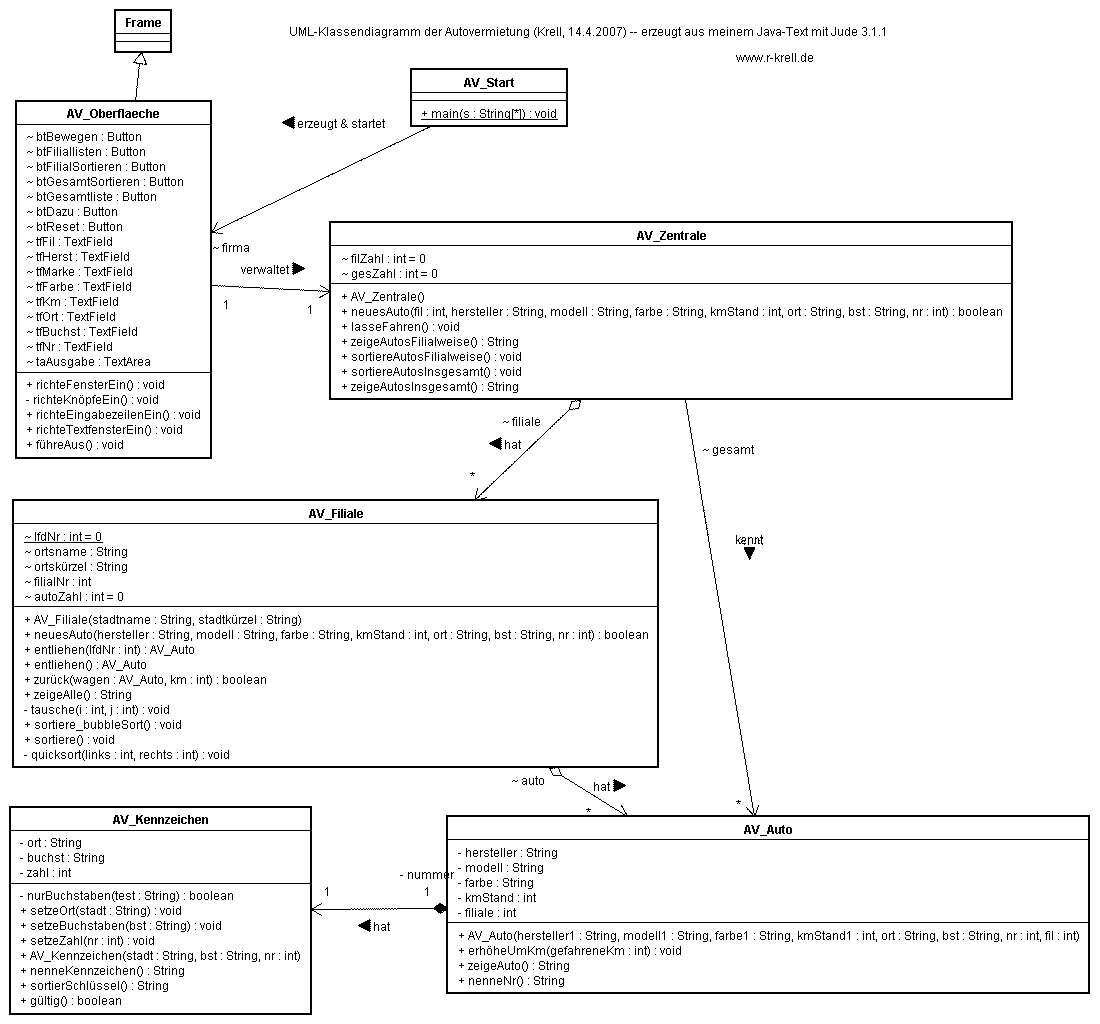

So?



[expensne]

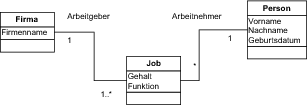

So?

Also diese 'Schreibweise' kenne ich nicht, wir benutzen immer Pfeile und Rauten.
Also wie das, nur ohne die zusaätzlichen Beschriftungen wie "erzeugt, kennt, nutzt..":



[Ruzmanz]

Die "Schreibweise" nennt sich UML Eine einfache Linie bedeutet, dass die Klassen in Beziehung zueinander stehen. Der eine kennt möglicherweise den anderen und der andere kennt möglicherweise den einen. Ein Pfeil zeigt auf, dass der eine den anderen kennt und der andere möglicherweise den einen kennt. Zwei Pfeile bedeuten dann, dass sich beide auf jeden Fall kennen. Streicht man das Ende einer Line mit einem "X" durch, dann darf die eine Klasse die andere nicht kennen ....

Unabhängig davon solltest du eigentlich in der Lage sein die gegebene Anwort so umzusetzen, wie du sie brauchst / haben möchtest.



[expensne]

Die "Schreibweise" nennt sich UML Eine einfache Linie bedeutet, dass die Klassen in Beziehung zueinander stehen. Der eine kennt möglicherweise den anderen und der andere kennt möglicherweise den einen. Ein Pfeil zeigt auf, dass der eine den anderen kennt und der andere möglicherweise den einen kennt. Zwei Pfeile bedeuten dann, dass sich beide auf jeden Fall kennen. Streicht man das Ende einer Line mit einem "X" durch, dann darf die eine Klasse die andere nicht kennen ....

Unabhängig davon solltest du eigentlich in der Lage sein die gegebene Anwort so umzusetzen, wie du sie brauchst / haben möchtest.

Ups sorry, UML alles klar
Also wie vermutet, ein Pfeil von der Klasse Person auf die Klasse Job? :rtfm:
